液压电磁断路器-BD系列设备用断路器

液压电磁断路器-BD系列设备用断路器

液压电磁断路器-BD系列设备用断路器(液压-电磁式断路器)适用于额定电流0.5A至63A,多极并联至150A。额定电压为AC120/240V、AC240/415V、AC277/480V(50/60Hz) 或DC80V、DC125V、DC250V及以下的电力系统中,作

  • 功能特性

液压电磁断路器-BD系列设备用断路器 • 产品简介

    液压电磁断路器-BD系列设备用断路器
    液压电磁断路器-BD系列设备用断路器

    1、适用范围与用途

    BD系列设备用断路器(液压-电磁式断路器)适用于额定电流0.5A至63A,多极并联至150A。额定电压为AC120/240V、AC240/415V、AC277/480V(50/60Hz) 或DC80V、DC125V、DC250V及以下的电力系统中,作过载、短路保护之用,亦可用作不频繁的接通和分断。可广泛用于计算机及其外围设备、工业自动控制系统、电信设备、通用电源系统、UPS不间断电源设备、铁路机车、船用电气系统、**航天、电梯控制系统和移动电源设备中。

    2、  主要技术参数

    2.1符合标准:IEC 60934、IEC 60947-2、GB 17701、GB14048.2、UL1077、UL489、UL489A
    2.2额定工作电压:DC80V、DC125V、AC120/240V、AC240/415V、AC277/480V(50/60Hz)
    2.3机械电气寿命:10000次(其中电气寿命6000次),UL489A电气寿命1000次
    2.4产品认证:CCC、UL、TUV、CE
    2.5接线能力:0.5~25mm²,两极并联:35 mm²及以下,三极并联:70 mm²及以下
    2.6辅助开关参数:DC125V 1A, AC250V 5A
    2.7额定分断能力

    额定电压(V)额定电流(A)分断能力(kA)
    ULCCC/TUV/CE
    UL1077UL489UL489AIcuIcs
    DC800.5-631,2(串联)10U21010105
    15~1002(并联)10U2 10105
    50~1503(并联)10 U2 10105
    DC1250.5~632(串联)5 U2 10
    DC2500.5~153(串联)5 U2 5
    AC120/2400.5~251,2,35 U25
    AC240/4150.5~501,2,3,1N,3N   63
    AC277/4800.5~251,2,3,1+N,5 C1,1U1

    3、正常工作环境

    3.1周围空气温度的上限值不超过+85℃,下限值不低于-40℃。
    3.2安装地点的海拔高度不超过2000m。
    3.3空气是清洁的,并且在温度+40℃及以上时,空气的相对湿度不超过50%,在较低温度下可允许较大的相对湿度,例如在+20℃时为90%。
    3.4在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;在没有雨雪侵袭的地方。
    3.5安装地点的环境污染等级为2级。
    3.6安装类别为Ⅱ。

    4、 特性曲线

    4.1 脱扣时间表

    Current1.05In1.3 In1.5 In2 In3 In4 In6 In10 In
    Curve
    DI/AI不脱扣0.003-0.20.003-0.060.003-0.0250.003-0.020.003-0.020.003-0.020.003-0.02
    DS/AS不脱扣8-2405-50######0.09-40.006-1.80.003-0.030.003-0.2
    YS/LS不脱扣11-3008-65######1.2-80.6-3.50.1-1.10.004-0.3
    DM/YM不脱扣12-24010-654.5-201.2-70.6-30.01-10.003-0.1
    AM/LM不脱扣20-60015-1207-402.5-121月6日0.01-1.80.003-0.09
    DL/AL不脱扣60-150045-42020-908-403.8-201月7日0.005-2
    LL/YL不脱扣60-150040-36020-906-353.5-181.2-70.1-2

     注:1) 脱扣时间单位均为s;
    2) 标准规定,以上脱扣时间均在产品冷态下进行试验所得。

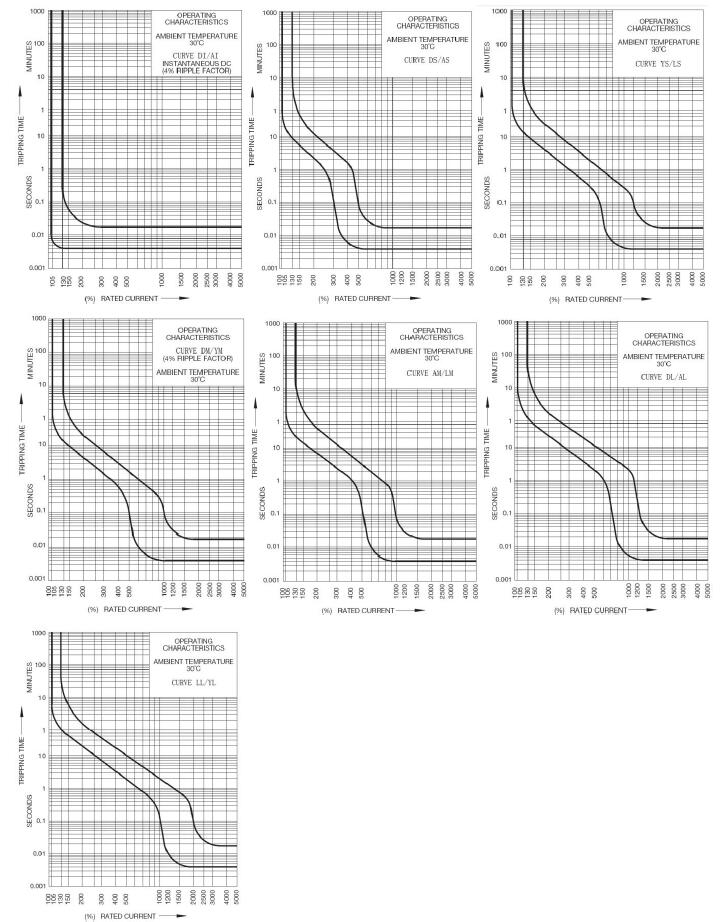

    4.2 脱扣曲线图

    5、规格型号说明

    序号系列                              BD
    1产品代号                              B:液压电磁断路器
    2系列代号                              D:壳架等级63
    3脱口曲线代号DI:直流瞬时       DS:直流短延时       DM:直流中延时      DL:直流长延时
    AI:交流瞬时      AS:交流短延时       AM:交流中延时       AL:交流长延时
    YS:直流短延时,高涌流      YM:直流中延时,高涌流       YL:直流长延时,高涌流
    LS:交流短延时,高涌流      LM:交流中延时,高涌流      LL:交流长延时,高涌流
    4额定电流(A)0.5~150A
    5极数1– 1极(1P 或1N); 2 – 2极(2P 或 2U); 3– 3极(3P 或 2N 或3U)
    6极类型P: 不带中性极(1P 或 2P 或 3P),
    N: 带中性极(1N 或3N),
    U: 带有并联片(2U 或 3U)
    7附件代号0-无附件,A:辅助开关,T:报警开关; B:辅助开关+报警开关; L:Residential/commercial
    8操作面尺寸D:57mm高; M:57mm 高,下方凸出;
    E:45mm高; N:45mm高,下方凸出;
    9认证代码C :CCC、TUV、CE;                     E :CCC、 UL1077、CSA、TUV、CE;
    T : CCC、 UL489A、 CSA、TUV、CE ;   J: CCC、 UL489、 CSA、TUV、CE;
    10特殊代码XXXXX  5位数字或字母,表示不同客户或有特殊需求,使用客户代码时,可以省略第七项后面的内容。

    注:1)单极最大额定电流63A;
    2)3极及3极+N极产品仅有交流,
    3)直流两极并联最大到100A,3极并联最大到150A。交流无并联产品。
    4)表中所列型号为常规型号,该产品可以按照用户的要求变更脱扣曲线、电流规格等,变更后的型号为特供型号,不在上表所列范围内。

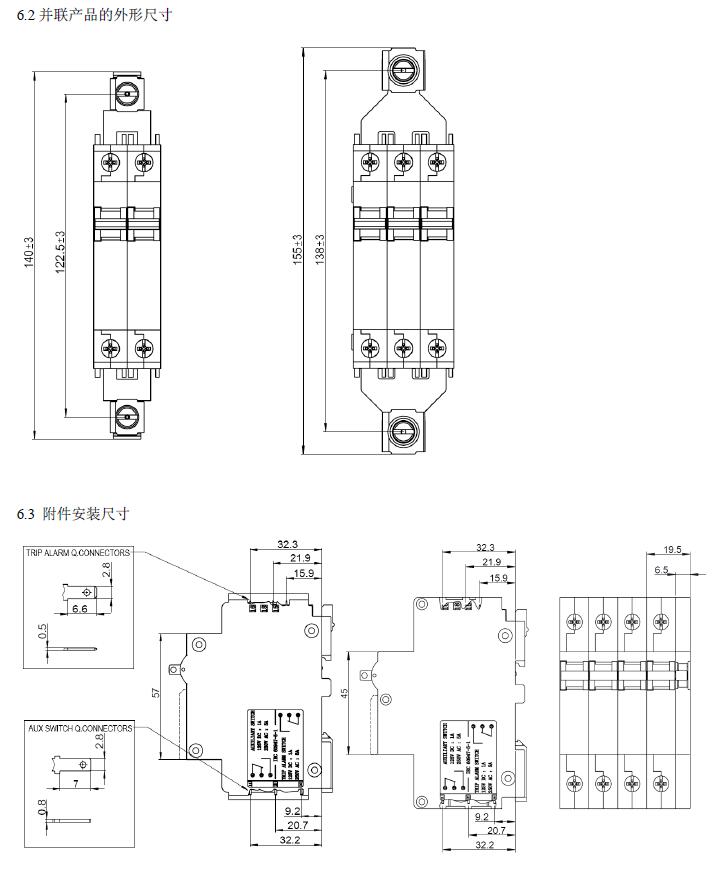

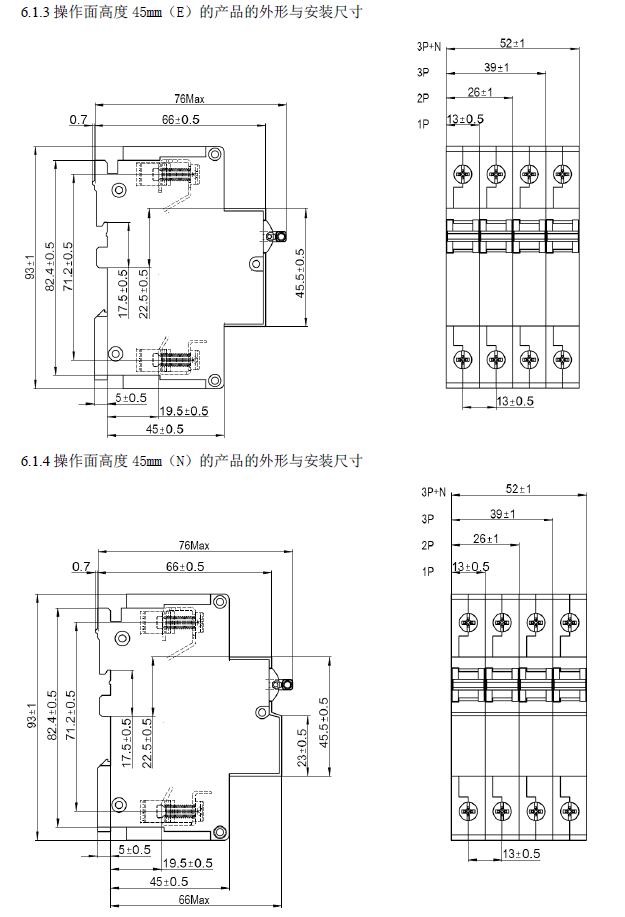

    6、 产品外形及安装尺寸

    6.1 外形尺寸

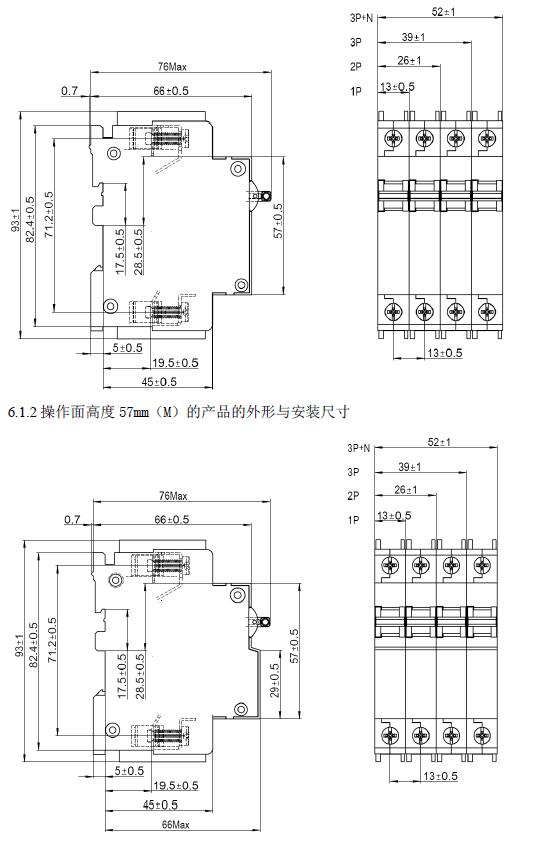

    6.1操作面高度57mm (D)的产品的外形与安装尺寸

    7、包装储存

    包装成箱的产品,在贮存中应防止受到雨雪的侵袭,并应存放在空气流通和相对湿度不大于80%,温度不高于+85℃,不低于-40℃的仓库中。周围空气中无酸性,碱性或其它腐蚀性气体的库房里贮存。在上述条件下,贮存期自生产日期不超过3年。

    8、注意事项

    8.1因私自拆开产品而引起的质量问题,责任自负;
    8.2在工作通电状态下,手请勿触及断路器非绝缘件裸露部分;
    8.3接线必须可靠,防止因接线端出现异常发热引起断路器误动作或造成接线端烧损;
    8.4产品接线时,产品本体的螺钉扭紧力矩为2N.m。多极并联产品接线板上的螺钉扭力矩为3.5N.m;
    8.5在产品安装时,请在产品喷弧口(LOAD侧)方向保持30mm以上的距离,以免电弧喷出后造成短路。
