液压电磁断路器-BM系列设备用断路器

液压电磁断路器-BM系列设备用断路器

液压电磁断路器-BM系列设备用断路器适用于额定电流0.5A至40A,交流50/60Hz,额定电压AC 250V和直流DC 80V及以下的电气系统中作线路的过载、短路保护,亦可作不频繁的接通和分断之用。

  • 功能特性

液压电磁断路器-BM系列设备用断路器 • 产品简介


    液压断路器-设备用BM系列断路器


    1  适用范围与用途
    BM系列设备用断路器适用于额定电流0.5A至40A,交流50/60Hz,额定电压AC 250V和直流DC 80V及以下的电气系统中作线路的过载、短路保护,亦可作不频繁的接通和分断之用。广泛应用于计算机及其外围设备、工业自动化装置、电讯设备、通信电源等系统和UPS设备、铁路机车、船用电气系统、电梯控制系统及移动电源设备中。

    2  主要技术参数
    2.1符合标准: GB 17701、IEC60934、UL1077、UL489A
    2.2额定工作电压:AC250V(50/60Hz)、DC80V
    2.3机械电气寿命:10000次(其中电气寿命6000次),UL489A电气寿命1000次
    2.4工频耐压:2500V
    2.5自由脱扣特性:完全自由脱扣
    2.6产品认证:CCC、CE、TUV、UL1077、UL489A

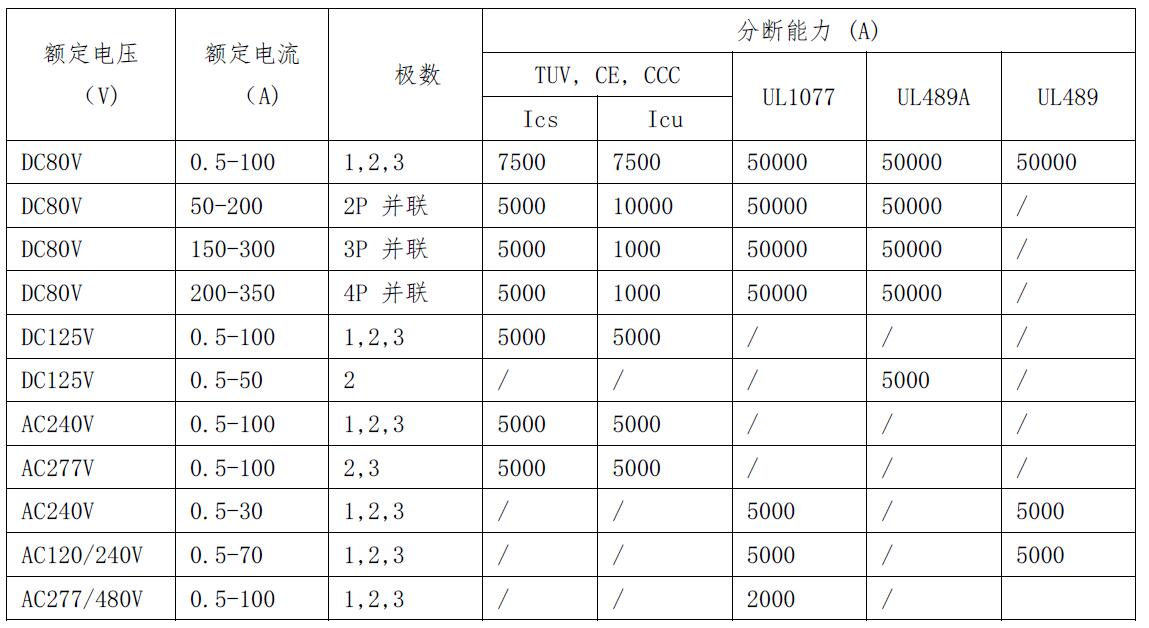

    2.7额定分断能力
    BM系列设备用断路器

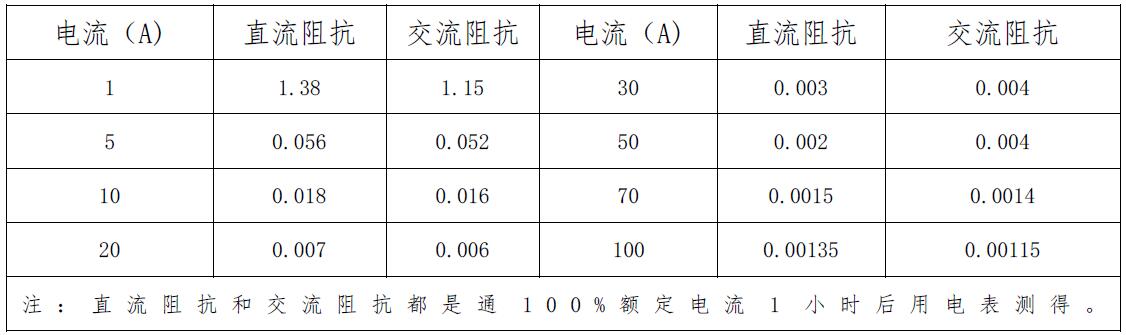

    2.8 电阻、电抗

    BM系列设备用断路器

    3 正常工作环境
    3.1 海拔:≤ 2000m
    3.2 工作温度 -40 ℃~+ 85 ℃
    3.3 空气相对湿度:≤95%
    3.4 在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃得地方
    3.5 在没有雨雪侵袭的地方

    4 特性曲线

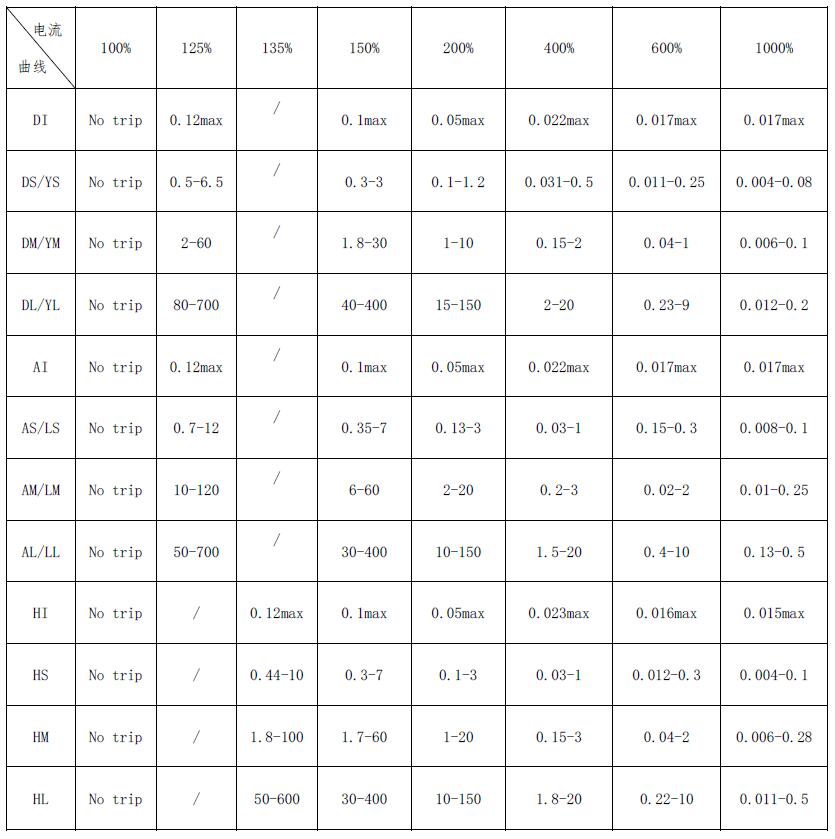

    4.1 脱扣时间表(时间单位s)

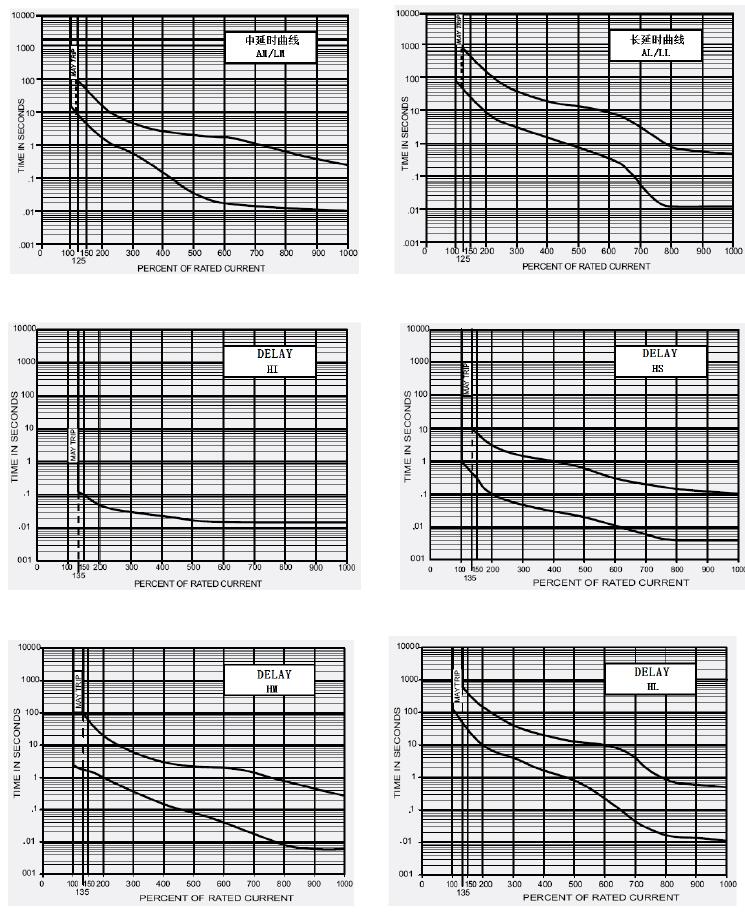

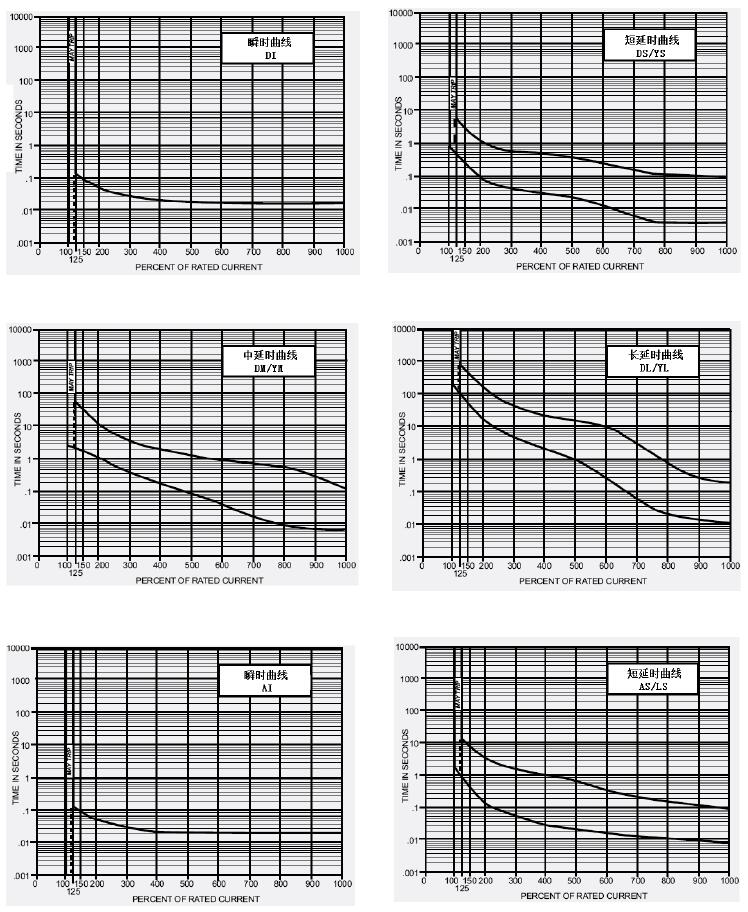

    4.2 脱扣曲线图

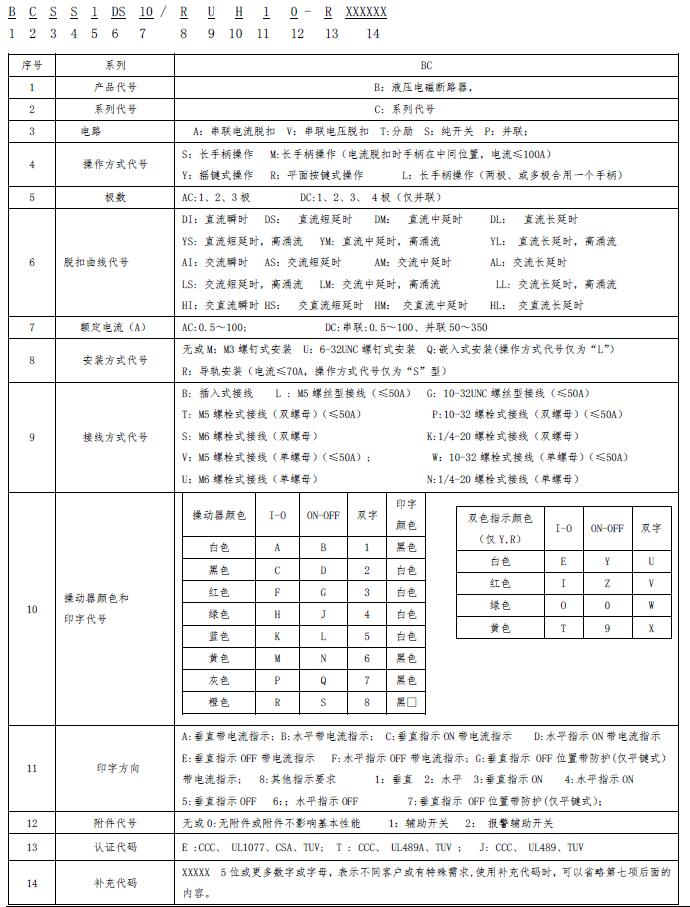

    5 规格型号说明

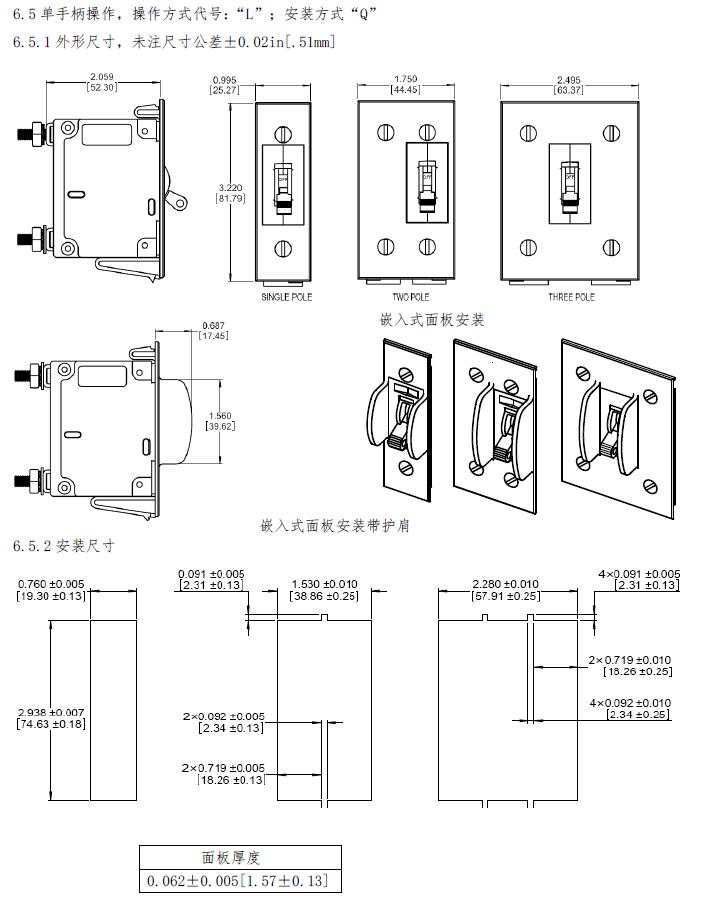

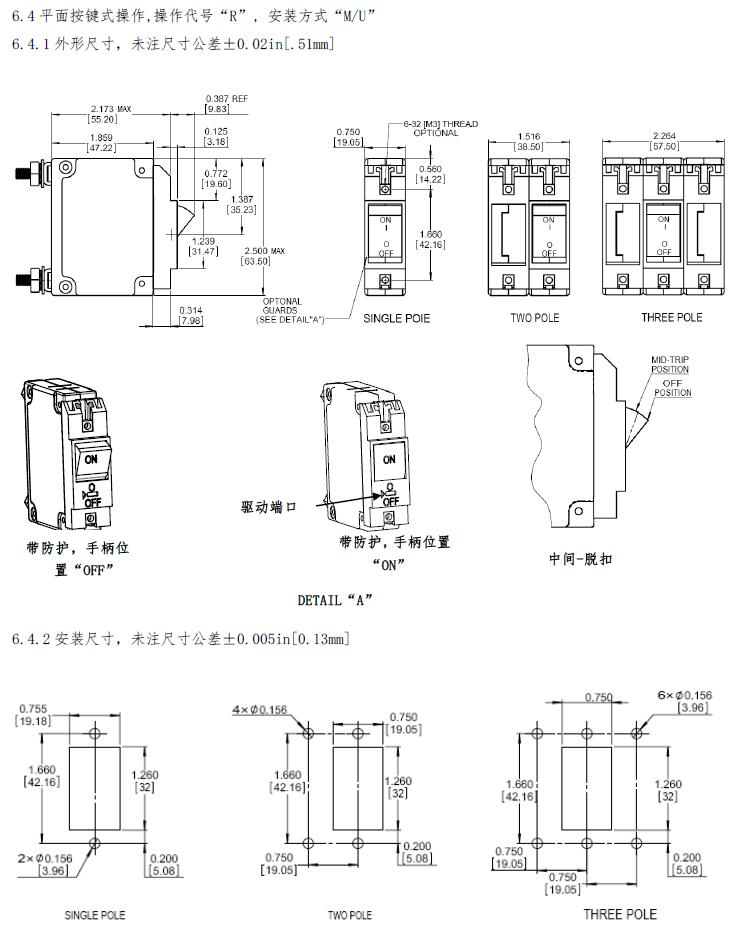

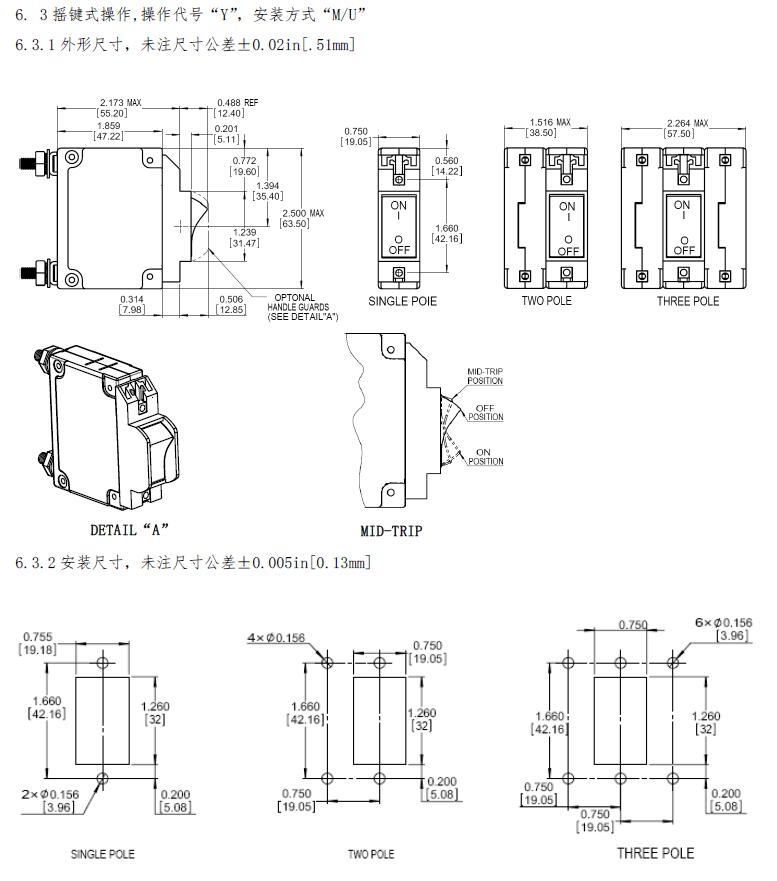

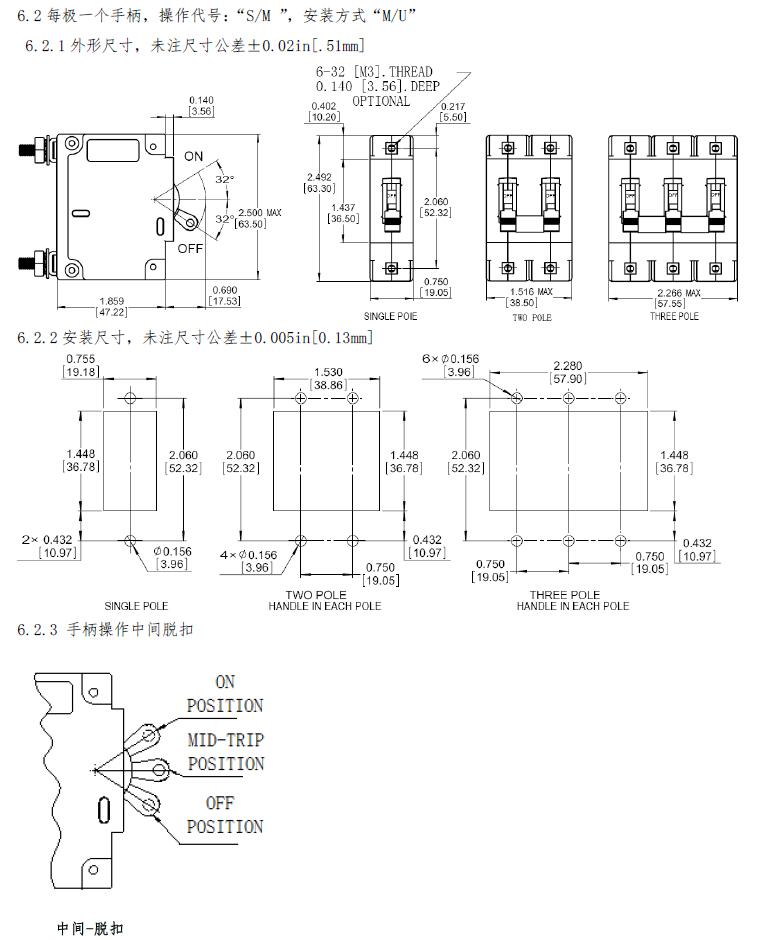

    6.外形尺寸及安装尺寸

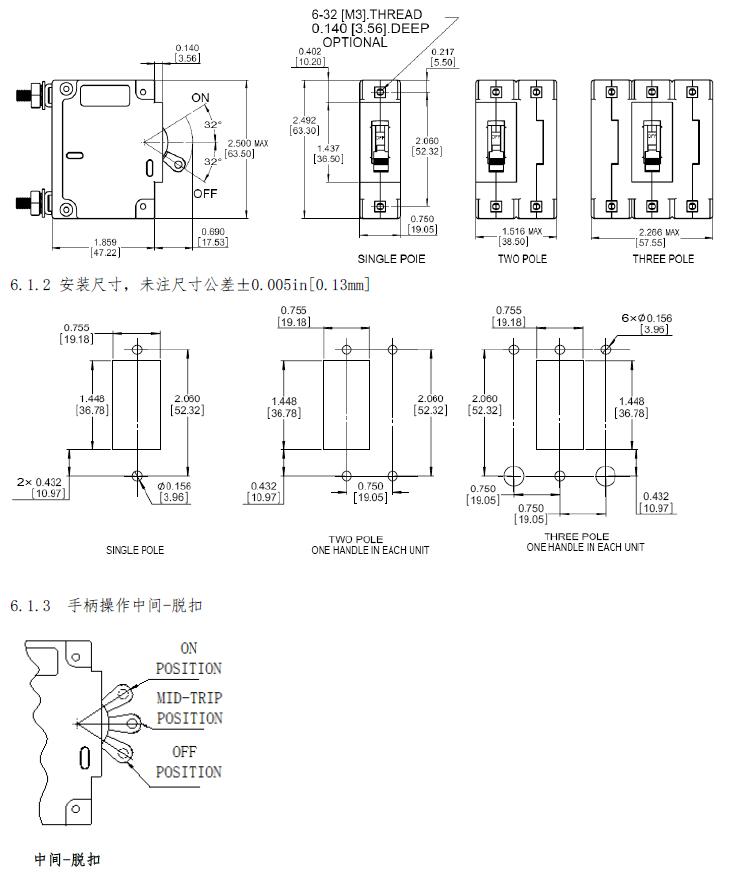

    6.1 多极一个手柄,操作方式代号:“L”;安装方式“M/U”:螺钉式
    6.1.1 外形尺寸,未注尺寸公差±0.02in[.51mm]

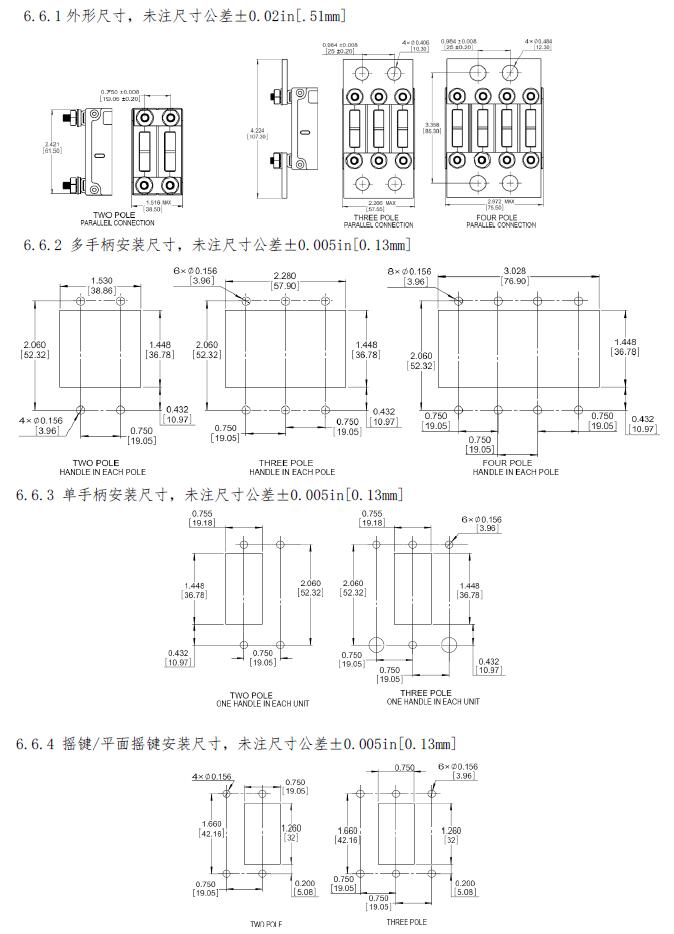

    6.6 并联产品,操作方式代号为“S”极数2~4极;操作方式代号为“L/Y/R”极数2~3极;安装方式为“M/U”,端子接线代号为“S/K/U/N”

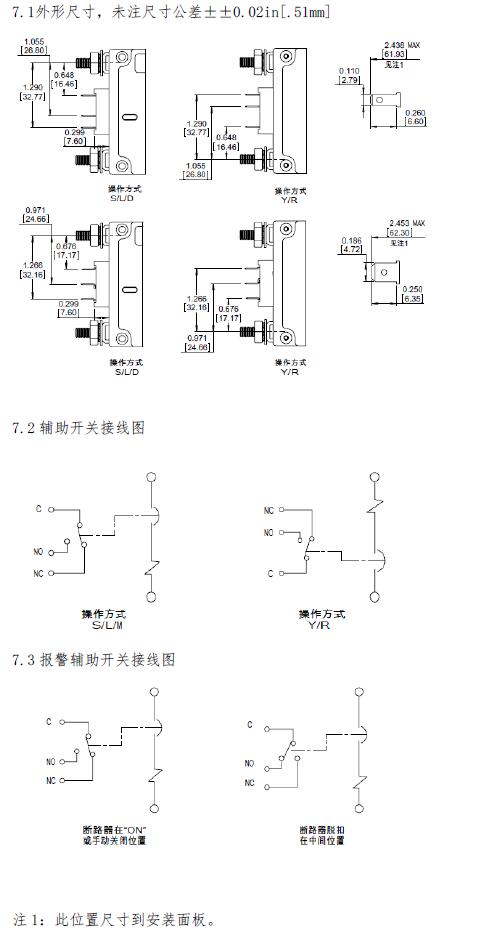

    7.辅助开关及报警辅助开关

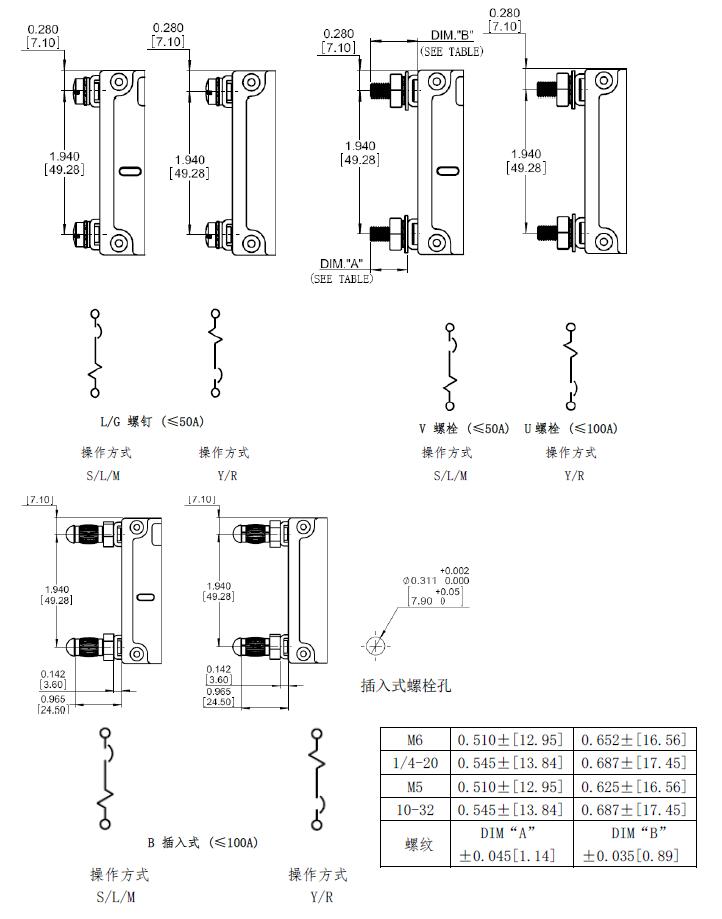

    8. 接线端子尺寸图,未注公差尺寸 ±0.031in[0.8mm]

    注:各螺纹尺寸施加的力矩如下表

    螺纹标称直径(mm)施加力矩(N.m)
    M3(6-32)安装螺母0.5
    M6(1/4-20)螺栓3
    M5(10-32)螺栓2
    M5(10-32)螺钉2
    并联产品M6螺栓5

    9 包装储存
    包装成箱的产品,应贮存在空气流通和相对湿度不大于80%,温度不高于+65 ℃,不低于-45℃的仓库中;周围空气中无酸性,碱性或其它腐蚀气体的库房里贮存。在上述条件下,贮存期自生产日不超过3年

    10 注意事项
    10 .1 因私自拆开产品而引起的质量问题,责任自负;
    10 .2 在工作通电状态下,手请勿触及断路器非绝缘件裸露部分;
    10 .3 接线必须可靠,防止因接线端出现异常发热引起断路器误动作或造成烧损;
    10 .4 在产品安装时,请在产品喷弧口(LINE侧)方向保持45mm以上的距离,以免电弧喷出后造成短路
    10 .5 产品安装时,产品与垂直面的夹角不能大于5°,以免影响产品特性
    10 .6 产品上安装螺母规格为M3×5或 6-32UNC,安装时的扭紧力矩为0.5N.m。
    10 .7 对于多极多手柄操作的产品应该在中间位置操作手柄,且在正常分-合产品时其时间应小于1s 。
