DTW3系列智能型万能式低压断路器符合：

◎ GB14048.2-2008《低压开关设备和控制设备低压断路器》

◎ IEC60947-2《低压开关设备和控制设备断路器》等标准。

DTW3系列智能型万能式低压断路器适用于交流50Hz，额定电压400V、690V，额定电;在为630A- 6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路、单相撞地、欠电压等的危害。DTW3系列智能型万能式低压断路器具有多种智能保护功能，可做到选择性保护，且动作精确，提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行四逞，以满足控制中心和自动化系统的要求。DTW3系列万能断路器具奇隔离功能，标志为一一/┞一

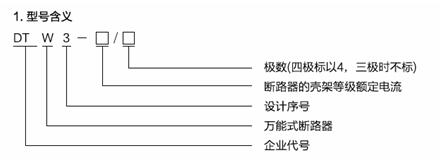

DTW3智能型万能式低压断路器型号含义及分类：

2. DTW3智能型万能式低压断路器分类

◎  按安装方式分

     a.固定式

     b.抽屉式

◎ 按极数分：三极、四极

◎ 按操作方式分

     a.电动操作

     b.手动操作(检修、维修用)

3. DTW3智能型万能式低压断路器脱扣器种类

◎ 智能型控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

4. DTW3智能型万能式低压断路器智能控制器种类

◎ L型智能控制器(经济型)

◎ M型智能控制器(标准型)

◎ 2M型智能控制器(高抗扰型)

◎ 2H型智能控制器(高抗扰通讯型)

DTW3系列智能型万能式低压断路器适用工作环境及安装条件

1. 周围空气温度

◎ 上限值不超过+40℃，下限值不低于- 5℃，24h的平均值不超过+35℃。

◎ 注：上限值超过+40℃或下限值低于- 10℃的工作条件，用户应与本公司协商。

2. 安装地点的海拔不超过2000M

◎DTW3系列智能型万能式低压断路器在海拔2000M时脉冲耐压8000V(不同海拔按标准修正，最多不超过12000V)。

◎ 若安装地点海拔超过2000M，用户应与本公司协商。

3. 大气条件

◎ 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定用户应向本公司申明。

4. 防护等级：IP30

5. 污染等级：3级

6. 使用类别：B类

7. 安装类别

◎ 额定工作电压690V及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别Ⅳ；辅助电路及控制电路的安装类别Ⅲ。

8. DTW3系列智能型万能式低压断路器 安装条件

◎ 断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5度(矿用断路器的倾斜度不超过15度)。

DTW3系列智能型万能式低压断路器技术参数和性能

1.     断路器的额定电流见表1

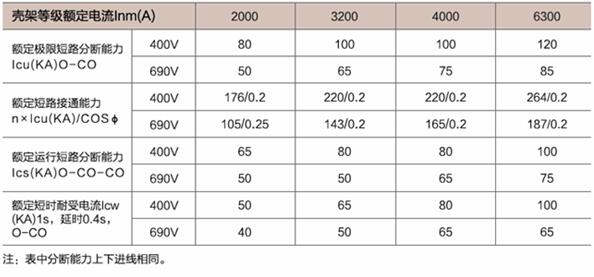

2.    断路器的额定短路分断能力及短时耐受电流见表2。

断路器飞弧距离为“零”(即断路器外无飞弧)

3.    断路器的最大耗损功率见表3(环境温度+40℃)

4. 断路器在不同温度下额定持续电流变动见表4

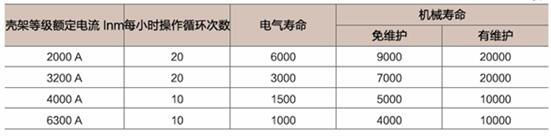

5.断路器的操作性能操作循环次数表示见表5

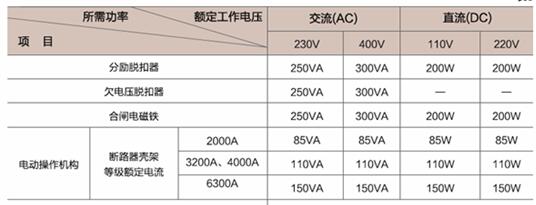

6. 断路器的分励脱扣器、欠压脱扣器、电动操作机构、合闸电磁铁、智能控制器的工作电压及所需功能功率见表6

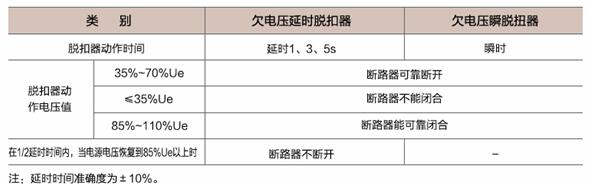

7. 断路器的欠电压脱扣器性能见表7

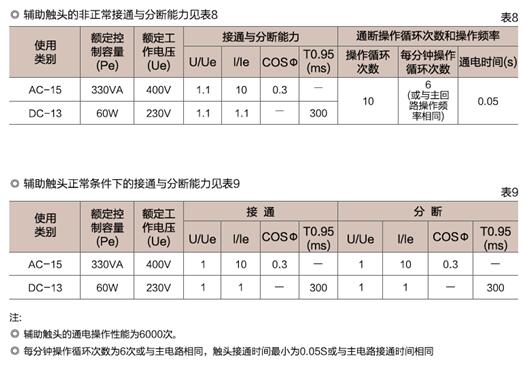

8. DTW3系列智能型万能式低压断路器辅助触头的性能

◎ 辅助触头的约定发热电流为6A。

◎ 辅助触头形式：四常开四常闭。

9. 智能型控制器过电流保护特性

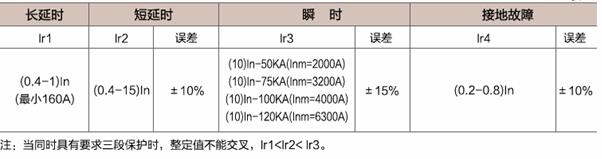

◎ 智能控制器的整定值Ir(I/In)及误差见表10

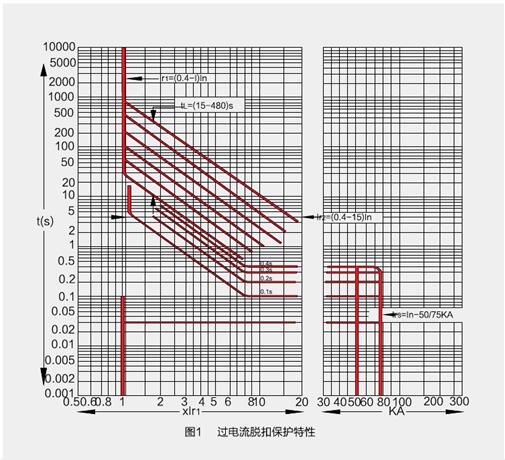

◎ 长延时过电流保护动作特性

◎ 长延时过电流保护反时限特性为I2TL=(1.5Ir1)2tL，其时间误差15%。

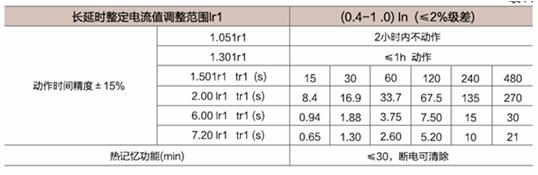

◎ 长延时过电流保护反时限动作特性见表11。

注：tL-长延时1.5Ir1的整定时间，TL-长延时的动作时间。

◎ 短延时过电流保护动作特性

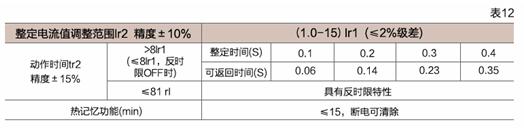

控制器的保护特性在低倍数电流时为反时限，其I2Ts=(8Ir1)2ts，Ts为短延时动作时间，ts为短延时定时限整定时间，当过载电流>8Ir1时，自动转换为定时限特性，其动作特性见表12

◎     短路瞬时过电流保护见表13

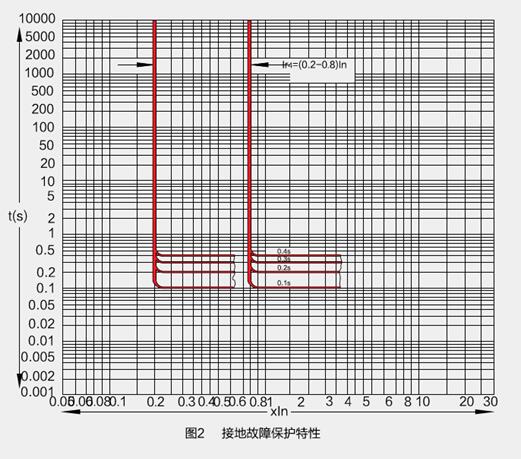

◎     接地故障保护见表14

◎     负载监控方式见表15

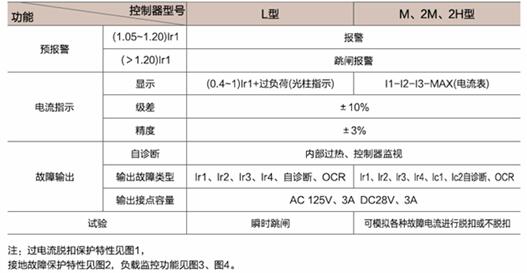

◎     其它功能见表16
