DTM3系列塑料外壳式断路器（以下简称断路器），适用于交流50HZ，额定绝缘电压800V（DTM3-63为500V），额定工作电压为690V及以下（DTM3-63为400V），额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。

DTM3系列塑料外壳式断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。

DTM3系列塑料外壳式断路器按照其额定极限短路分断能力（lcu）的高低，分为L型（标准型）、M型（较高分断型）、H型（高分断型）三类。DTM3系列塑料外壳式断路器具有体积小，分断高，飞弧短（部分规格零飞弧）、抗振动等特点。

DTM3系列塑料外壳式断路器可垂直安装（即竖装），亦可水平安装（即横装）。

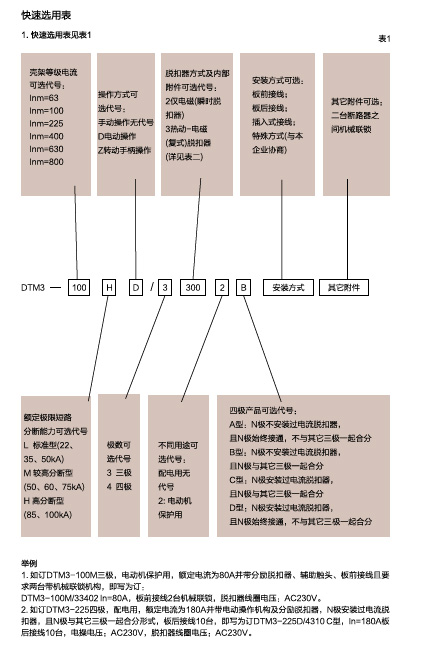

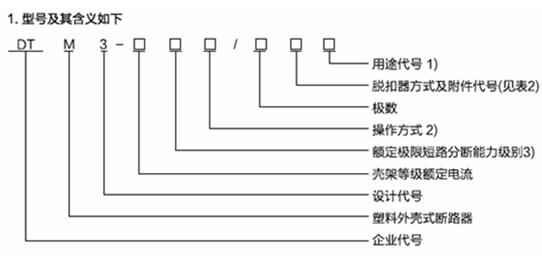

型号含义及分类

2.分类

◎ 按用途分：

a. 配电保护型

b. 电动机保护型

◎ 按产品极数分为:二极、三极、 四极。

◎ 按接线方式分：板前接线、板后接线、插入式接线。

◎ 按操作方式分：手柄直接操作；外部转动手柄操作；电动操作。

◎ 按过电流脱扣器型式分：热动一电磁(复式)型、电磁(瞬时)型。

◎ 按附件装置分：带附件装置、不带附件装置。

  DTM3系列塑料外壳式断路器适用工作环境及安装条件

1. 安装地点的海拔不超过2000m；

2. 周围介质温度不高于+40℃和不低于-5℃，且24小时的平均值不超过35℃(特殊订货除外)；

3. 安装地点的相对空气湿度在最高温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；

4. 能耐受潮湿空气、盐雾、油雾、霉菌、核工业环境的影响；

5. 最大倾斜度±22.5°

6. 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；

7. 在没有雨雪侵袭的地方；

8. 污染等级为3级；

9. 安装类别Ⅲ

10. 使用类别 A

注： 1. 配电用断路器无代号，保护电动机用断路器以2表示；

        2. 手柄直接操作无代号，电动操作用D表示，转动手柄用Z表示；

        3. L-标准型，M-较高分断型，H-高分断型。

外型及安装尺寸：

1.    X-X、Y-Y为三极断路器中心

◎     DTM3-63(L、M)板前接线尺寸(三极、四极)见图2

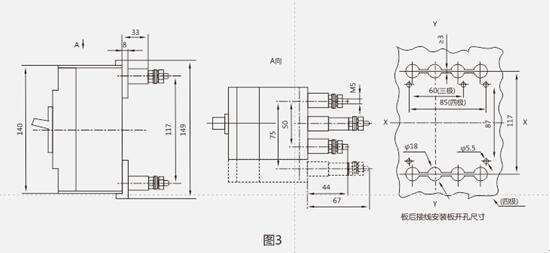

◎     DTM3-63(L、M)板后接线尺寸(三极、四极)见图3

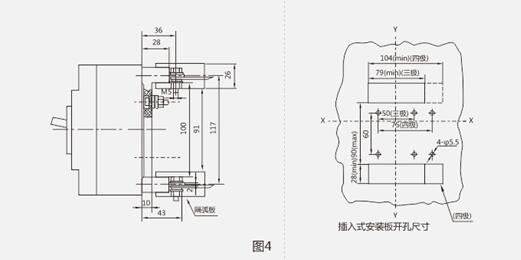

◎     DTM3-63(L、M)插入式接线尺寸(三极、四极)见图4

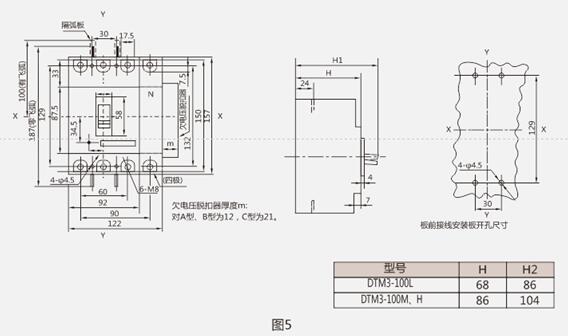

◎     DTM3-100(L、M、H)板前接线尺寸(三极、四极)见图5

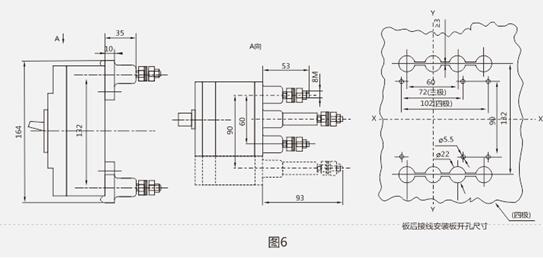

◎     DTM3-100(L、M、H)板后接线尺寸(三极、四极)见图6

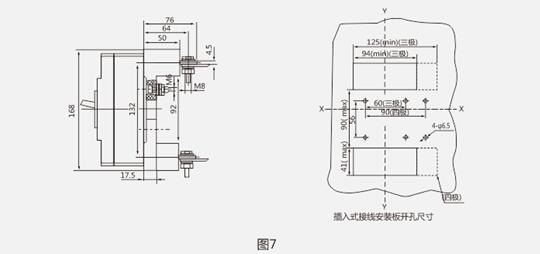

◎     DTM3-100(L、M、H)插入式接线尺寸(三极、四极)见图7

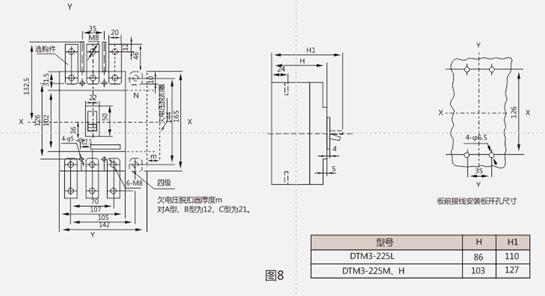

◎     DTM3-225(L、M、H)板前接线尺寸(三极、四极)见图8

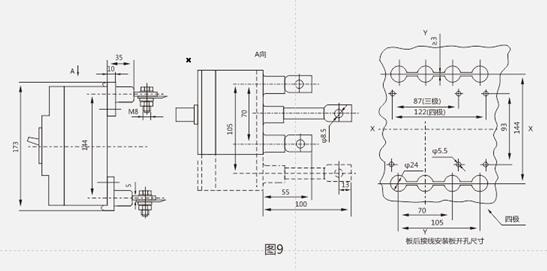

◎     DTM3-225(L、M、H)板后接线尺寸(三极、四极)见图9

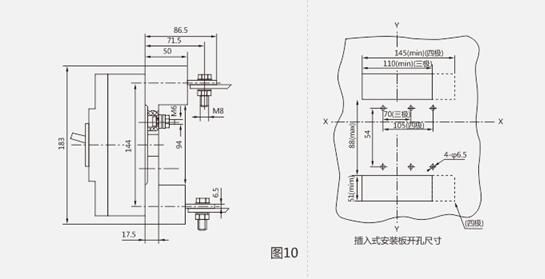

◎     DTM3-225(L、M、H)插入式接线尺寸(三极、四极)见图10

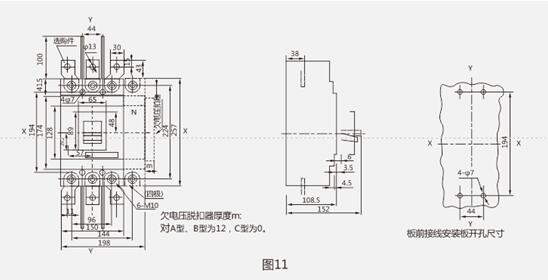

◎     DTM3-400(L、M、H)板前接线尺寸(三极、四极)见图11

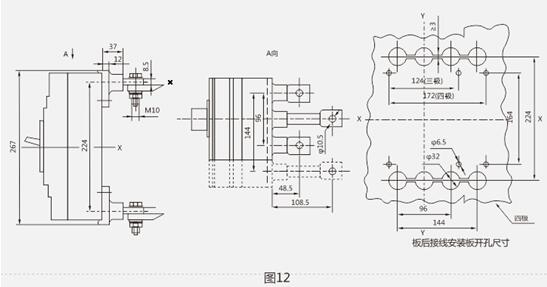

◎     DTM3-400(L、M、H)板后接线尺寸(三极、四极)见图12

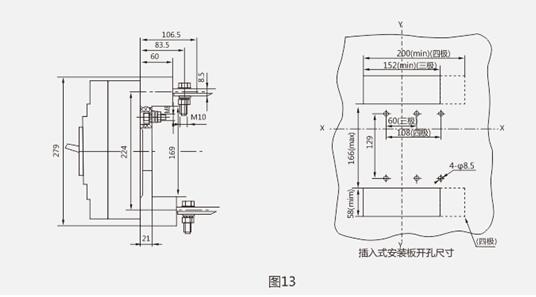

◎     DTM3-400(L、M、H)插入式接线尺寸(三极、四极)见图13

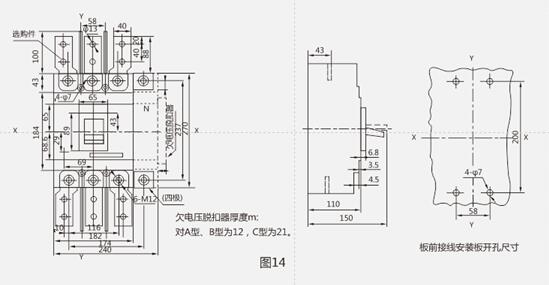

◎     DTM3-630(L、M、H)板前接线尺寸(三极、四极)见图14

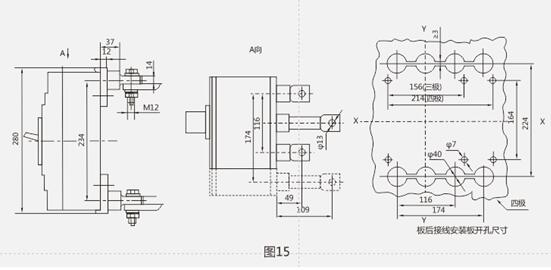

◎     DTM3-630(L、M、H)板后接线尺寸(三极、四极)见图15

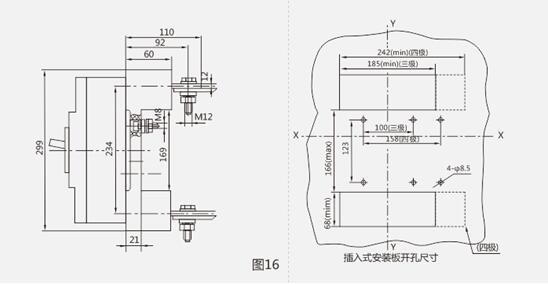

◎     DTM3-630(L、M、H)插入式接线尺寸(三极、四极)见图16

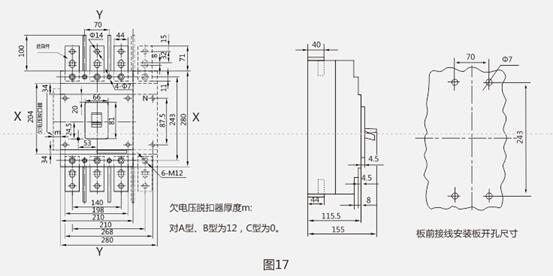

◎     DTM3-800(M、H)板前接线尺寸(三极、四极)见图17

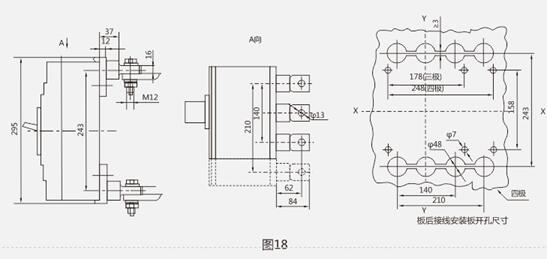

◎     DTM3-800(M、H)板后接线尺寸(三极、四极)见图18

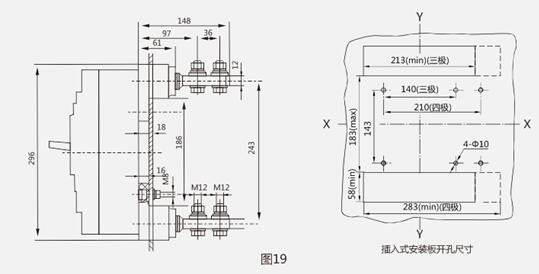

◎     DTM3-800(M、H)插入式接线尺寸(三极、四极)见图19

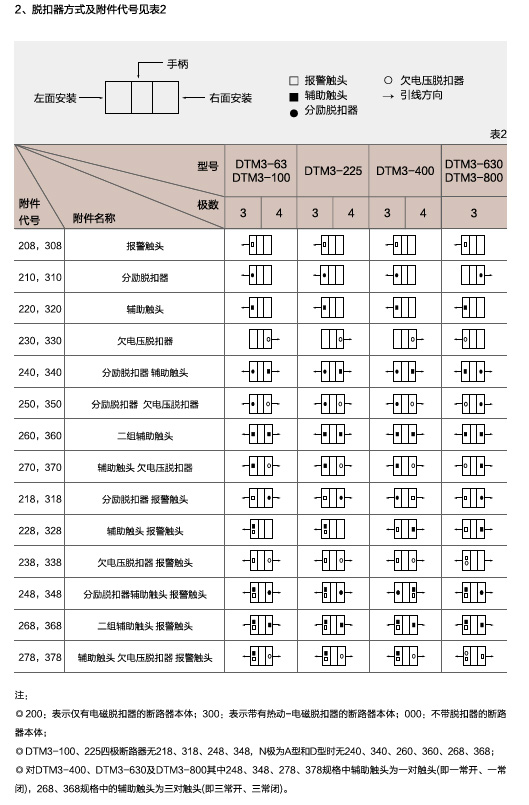

内部附属装置

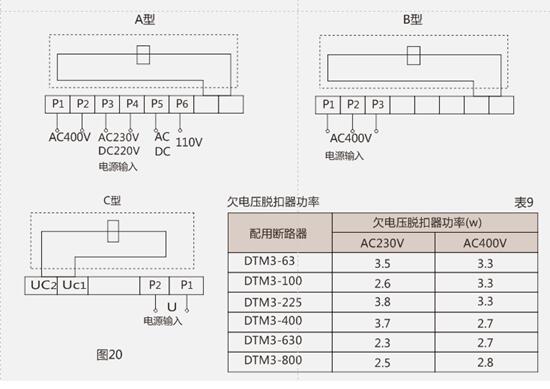

1. 欠电压脱扣器

◎ 欠电压脱扣器分三种型号  A型：AC  50Hz  110V、230V、400V；

                                                       DC  110V、220V。

                                             B型：AC  50Hz  400V(三相保护)。

                                             C型：AC  50Hz  230V、400V。

在额定工作电压35% -70%Ue时，欠电压脱扣器应可靠使断路器断开；

在额定工作电压85%-110%Ue时，欠电压脱扣器应保证使断路器能合闸；

在额定工作电压低于35%Ue时，欠电压脱扣器应防止断路器合闸。

敬告：欠电压脱扣器必须先通电，断路器才能再扣及合闸，否则将损坏断路器！

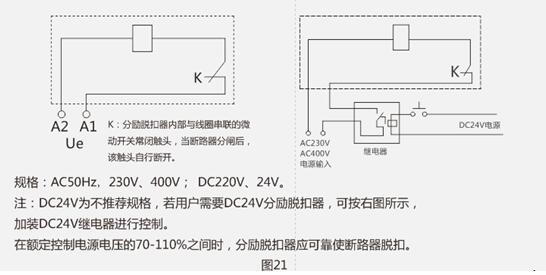

2.    分励脱扣器

◎     接线图(虚框内为开关内部附件)

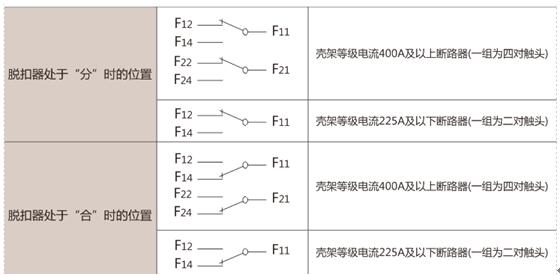

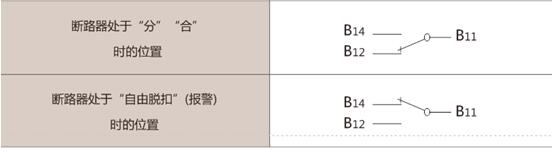

3、报警触头

4、辅助触头

4.1、辅助触头通电操作性能及相应的试验条件见表10

4.2、辅助触头非正常条件下接通与分断能力见表11

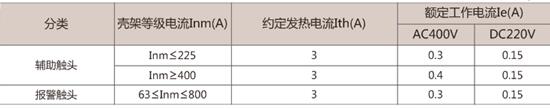

5、辅助(报警)触头额定电流见表12

TM1塑壳断路器可垂直安装（即坚装），亦可水平安装（即横装）；

TM1塑壳断路器主要规格分：

TM1-63塑壳断路器为10、16、20、20、25、32、40、50、63A

TM1-100塑壳断路器为16、20、20、25、32、40、50、63、80、100A

 TM1-225塑壳断路器为100、125、140、160、180、200、225A

TM1-400塑壳断路器为225、250、315、350、400A

TM1-630塑壳断路器为400、500、630A

TM1-800塑壳断路器为630、700、800A

TM1塑壳断路器按产品极数分：二极、三极、四极；

TM1塑壳断路器按接线方式分：板前接线、板后接线、插入式接线；

TM1塑壳断路器按用途分：配电保护型、电动机保护型；

TM1塑壳断路器按操作方式分：手柄直接操作、外部转动手机操作、电动操作；

TM1塑壳断路器按过电流脱扣器型式分：热动-电磁（复式）型、电磁（瞬时）型；

TM1塑壳断路器按附件装置分：带附件装置、不带附件装置；

订货须知

用户在订货进，必须注明以下内容：

1、 塑壳断路器的型号、名称。

2、 脱扣器的额定电压、额定电流。

3、 附属装置的名称、规格、组合代号。

4、 板前联结板为选购件，具有多种型式，订货时请注明。

5、 接线方式：板前接线可省略。板后和插入式板后的水平和垂直接线应说明。

6、 数量。

例如：如订TM1-100M塑壳断路器三极 10台，电动机保护，额定电流80A，带有分励脱扣器和辅助锄头。分励脱扣器额定工作电压为380V即写为TM1-100M/33402，In=80A AC380V,10台

因产品技术不断改进，所有数据以本公司最新数据确认为准，如需请与公司市场部联系。
