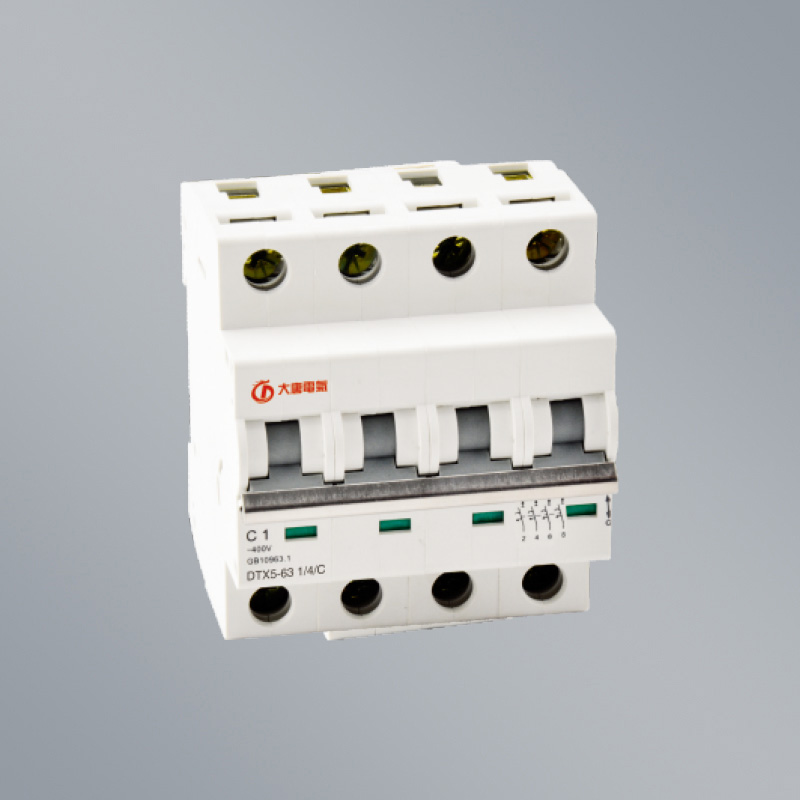

DTX5-63系列小型断路器（以下简称断路器），是本公司自行研制开发的新型产品。

DTX5-63系列小型断路器性能可靠，保护特性精确，分断能力高，体积小，是进入二十一世纪的最新产品。

DTX5-63系列小型断路器主要适用于交流50HZ，额定电压230V/400V，额定工作电流不超过63A的建筑物及类似场所的电力线路设施和电气设备进行过电流保护，亦可用于不频繁的通断操作。

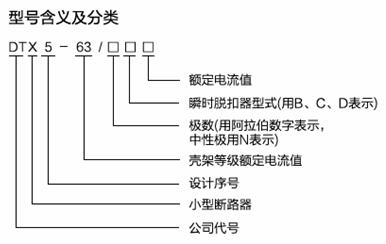

DTX5-63系列小型断路器基本规格及主要技术参数

◎ 壳架等级额定电流Inm：63A

◎ 额定电压Ue：50Hz、230V/400V

◎ 额定电流In：B型、C型：1、2、3、4、6、10、16、20、25、32、40、50、63A

     D型：1、2、3、4、6、10、16、20、25、32、40、50、63A

◎ 额定极限短路分断能力：Icu=6kA

◎ 额定运行短路分断能力：Ics=6kA

◎ 极数：1P、1P+N、2P、3P、3P+N、4P

◎ 机械寿命20000次；

◎ 电寿命：8000次

◎ 瞬时脱扣器的型式和电流范围；

     B型：3In-5In

     C型：5In-10In

     D型：10In-20In

DTX5-63系列小型断路器正常工作条件：

◎ 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h平均值不超过+35℃。

◎ 安装地点的海拔高度不超过2000m。

◎ 安装地点的大气相对温度在周围最高温度+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，最湿月平均最大相对湿度不超过90%，同时该月的平均最低温度不超过+25℃，并考虑到温度变化发生在产品表面上的凝露。

◎  污染等级2。

DTX5-63系列小型断路器安装条件：

◎ 安装类别为Ⅱ、Ⅲ类。

◎ 断路器采用标准导轨安装。

◎ 断路器一般应垂直安装，手柄向上为接通电流位置。

◎ 安装处应无显著冲击和振动。

DTX5-63系列小型断路器采用高精度双金属材料作为延时过热保护元件，保护特性精确；操作机构为四连杆机构，操作力小，脱扣可靠，灵敏度高；瞬时脱扣电磁铁分档细，动铁心质量轻，惯性小，响应快，灵敏高，由于采用内世藏式结构，绝无卡住现象产生，大大提高了整机的可靠性；动触头一改常规横梁式为竖梁式，增加了刚度，保证了在热态状况下触头的闭合力，动触头体积小，运动惯量小，确保了动触头分断后的运动速度，有利于电弧的快速转移；断路器采用大灭弧室，电弧运动轨迹用大圆弧铁质引弧片连接，减少了电弧运动阻力，防止电弧中途停滞，铁栅片多(13片)，电弧迅速被切割、冷却、熄灭、喷弧口采用多层网状铁栅，进一步冷却熄灭电弧，基本保证零飞弧，有效的防止发生极间弧光短路；弧室两边采用特殊有机材料保护，在电弧的高温下产生大量的绝缘物蒸气，便电弧弧根周围压力进一步提高，有效控制电极发出金属蒸气的喷流方向，绝缘教授产生的气体又起到冷却电弧弧柱的作用，使电弧电阻上升，电压提高，为电弧快速熄灭提高了有力保障。两边绝缘材料也有效地防止了电弧对外壳的烧损，确保产品的高绝缘性能。

DTX5-63系列小型断路器在较高额定电流等级(50A及以上)的产品中，巧妙设置了操作手柄合闸力的门槛,只有当操作力达到一定值,才能让触头闭合，使触头闭合在一定高速之上，相对排除了人为因素对触头闭合速度的影响，减少了接通时触头的电磨损，提高了断路器寿命和可靠性。DTX5-63系列小型断路器的种种特点产生的综合效应表现为限流特性好，燃弧时间短，寿命长，性能可靠。

DTX5-63系列小型断路器具有明显的触头位置状态指示。

由于其结构设计的合理性，电源进线方向可以任意选择。接线端子采用框式，无论软、硬导线均可.

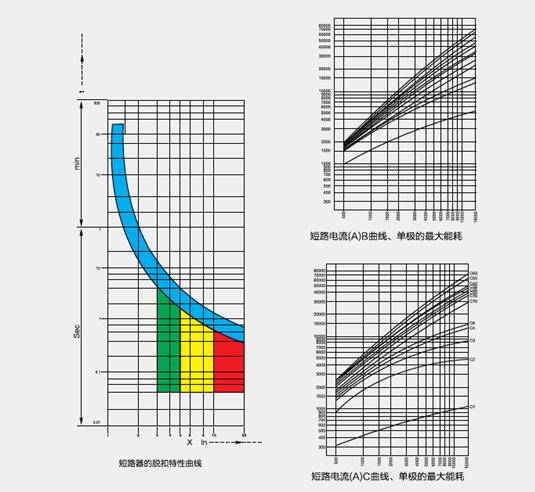

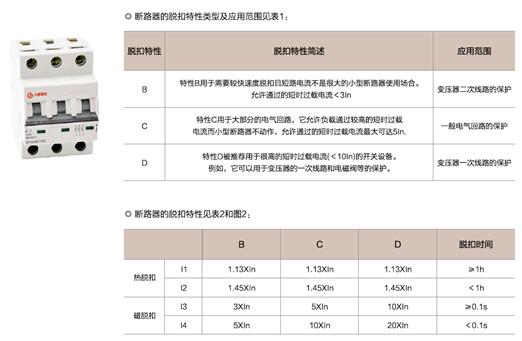

DTX5-63系列小型断路器的能耗和脱扣特性：

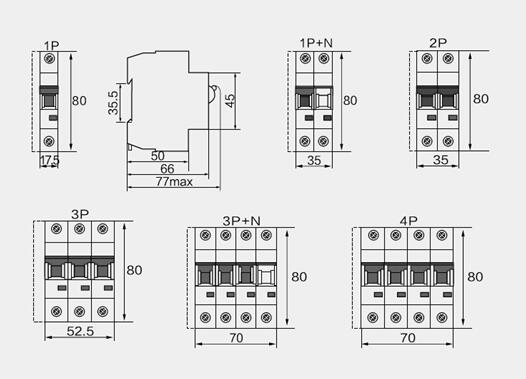

DTX5-63系列小型断路器外形尺寸和安装尺寸：
