液压断路器-电磁断路器-BA系列设备用断路器

1  适用范围与用途
BA系列设备用断路器适用于额定电流0.5A至30A，交流50/60Hz，额定电压AC 250V和直流DC 80V及以下的电气系统中作线路的过载、短路保护，亦可作不频繁的接通和分断之用。广泛应用于计算机及其外围设备、工业自动化装置、电讯设备、通信电源等系统和UPS设备、铁路机车、船用电气系统、电梯控制系统及移动电源设备中。

2  主要技术参数
2.1符合标准：EN60934、GB17701、UL489A、UL1077、UL489
2.2额定工作电压DC80V 、AC120/240 AC240/415V、AC250V、AC277/480Y
2.3机械电气寿命：10000次（其中电气寿命6000次）,UL489A电气寿命1000次
2.4工频耐压：主电路 3000V，辅助电路 1000V1000V
2.5产品认证： CCC 、CE 、TUV 、UL1077 、UL489A UL489
2.6 辅助触头参数： AC250V 5A

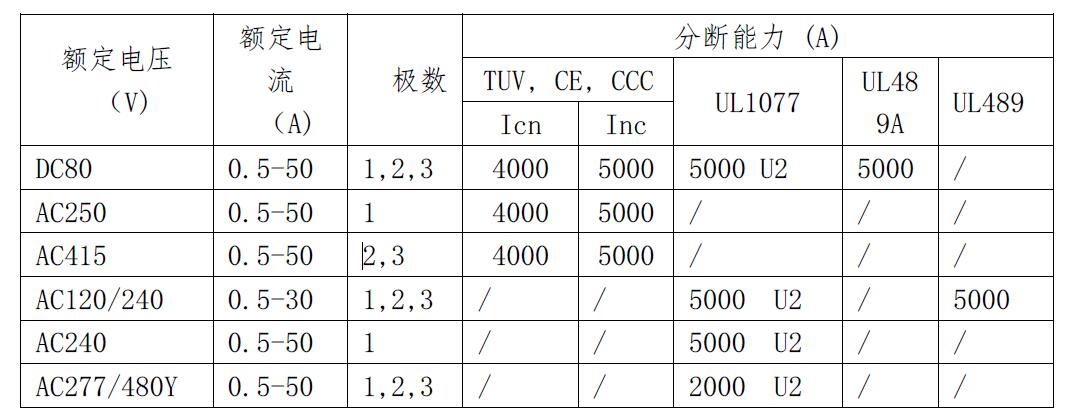

2.7额定分断能力

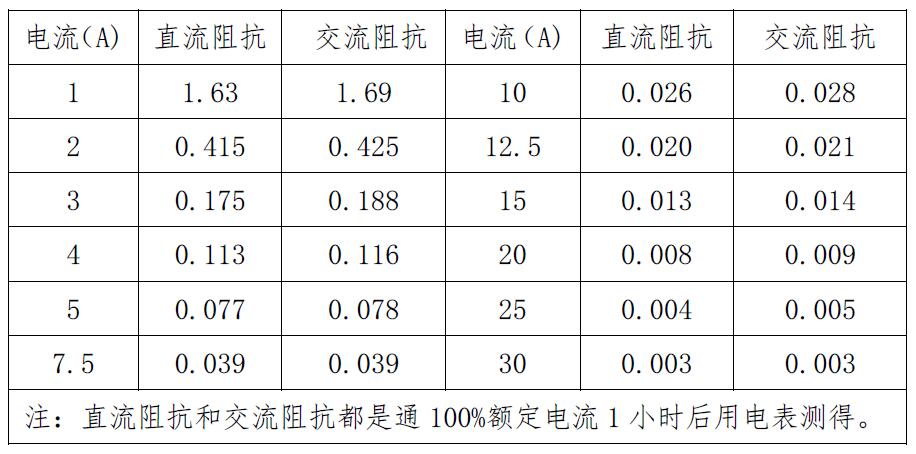

2.8 电阻、电抗

3 正常工作环境
3.1 海拔：≤ 2000m
3.2 工作温度 -5℃~+ 40 ℃
3.3 空气相对湿度：≤95%
3.4 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃得地方
3.5 在没有雨雪侵袭的地方

4 特性曲线

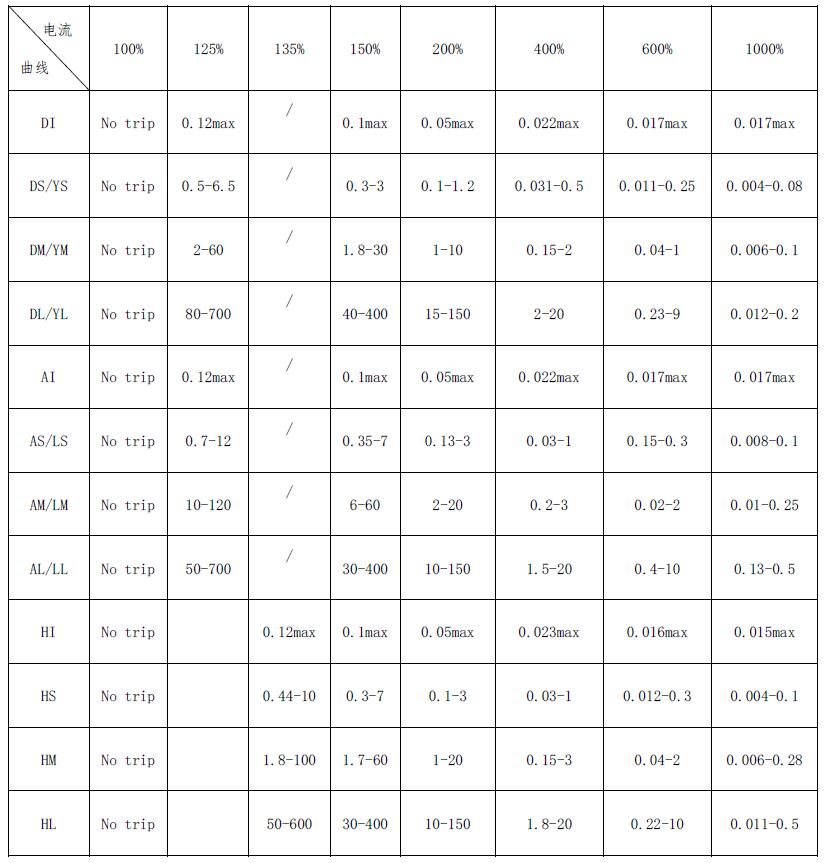

4.1 脱扣时间表(时间单位s)

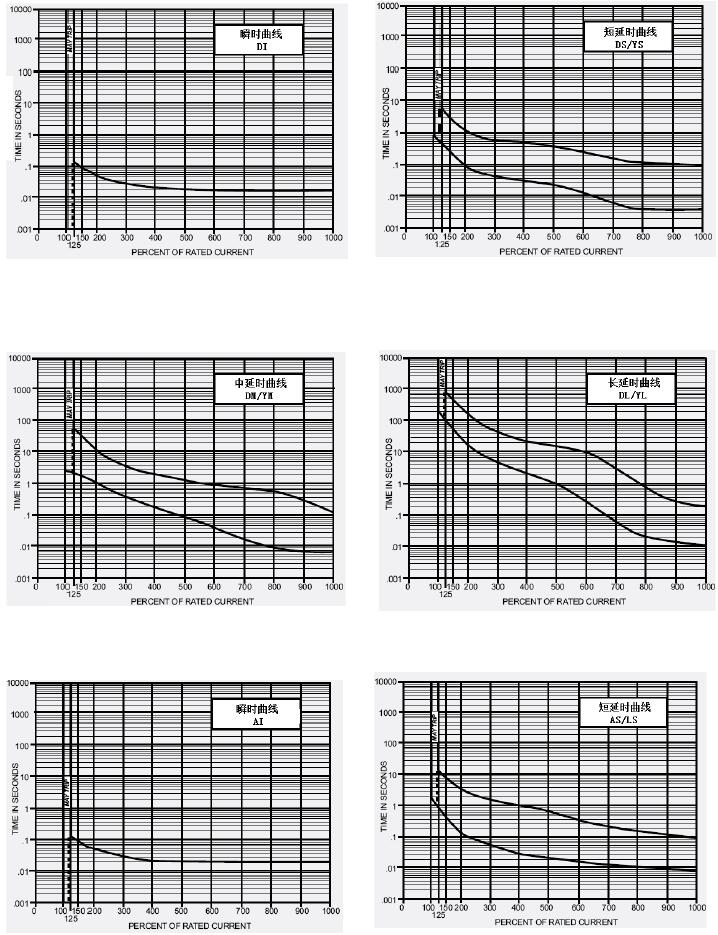

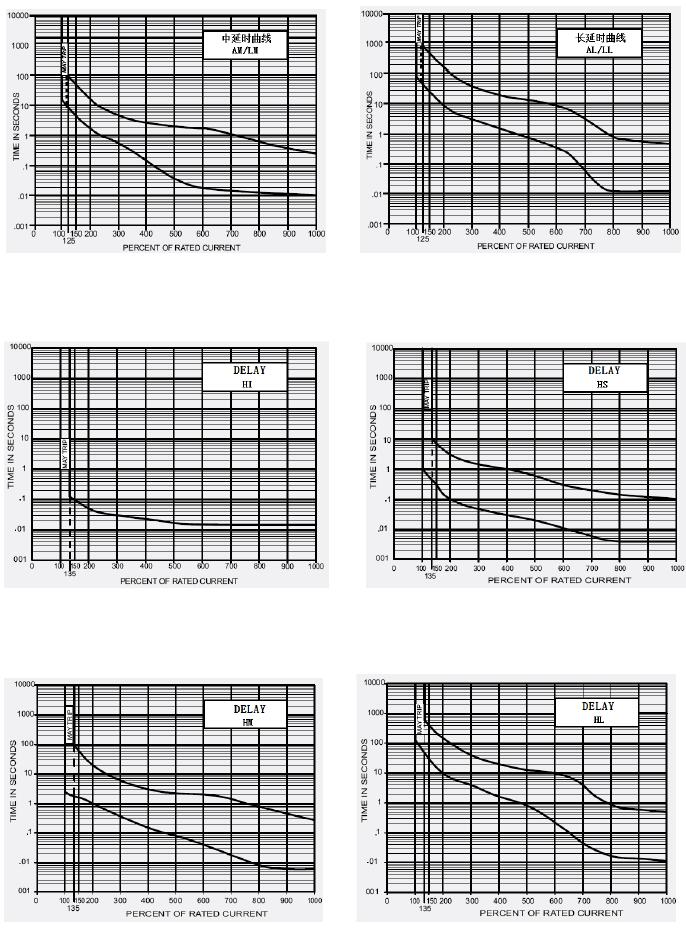

4.2 脱扣曲线图

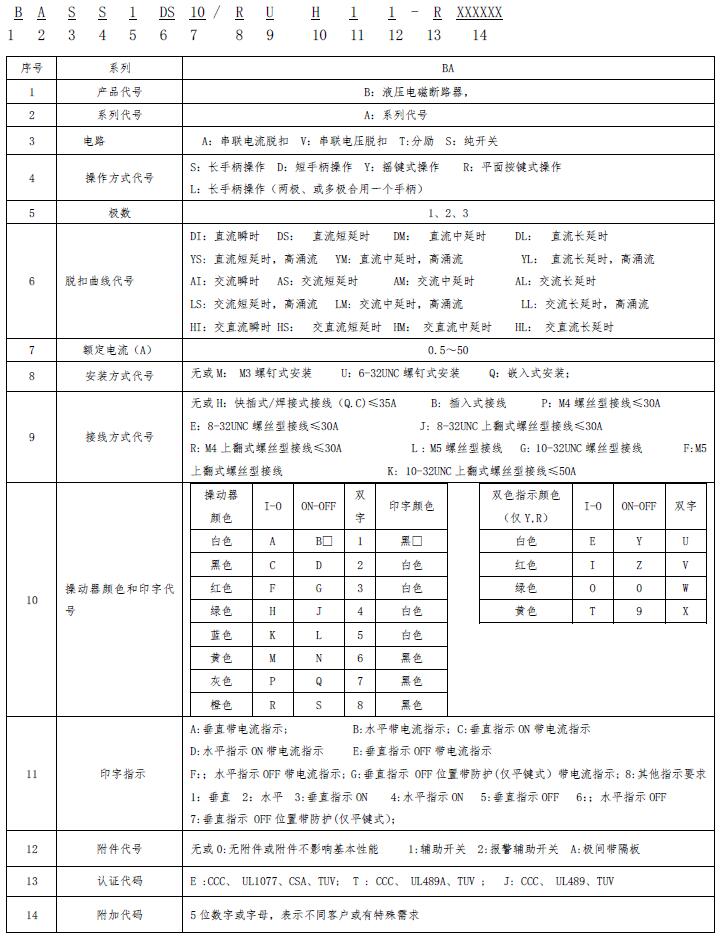

5 规格型号说明

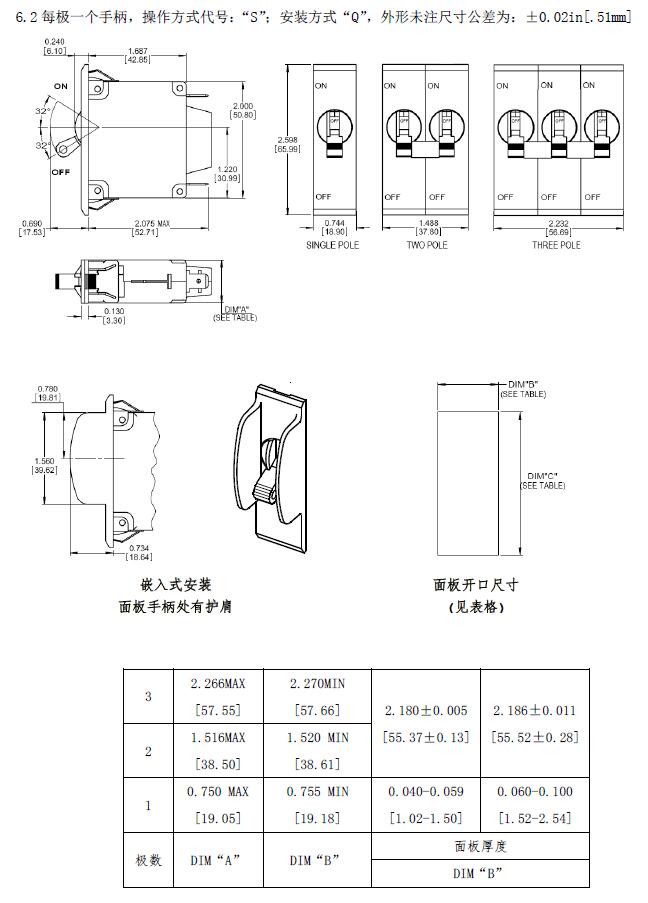

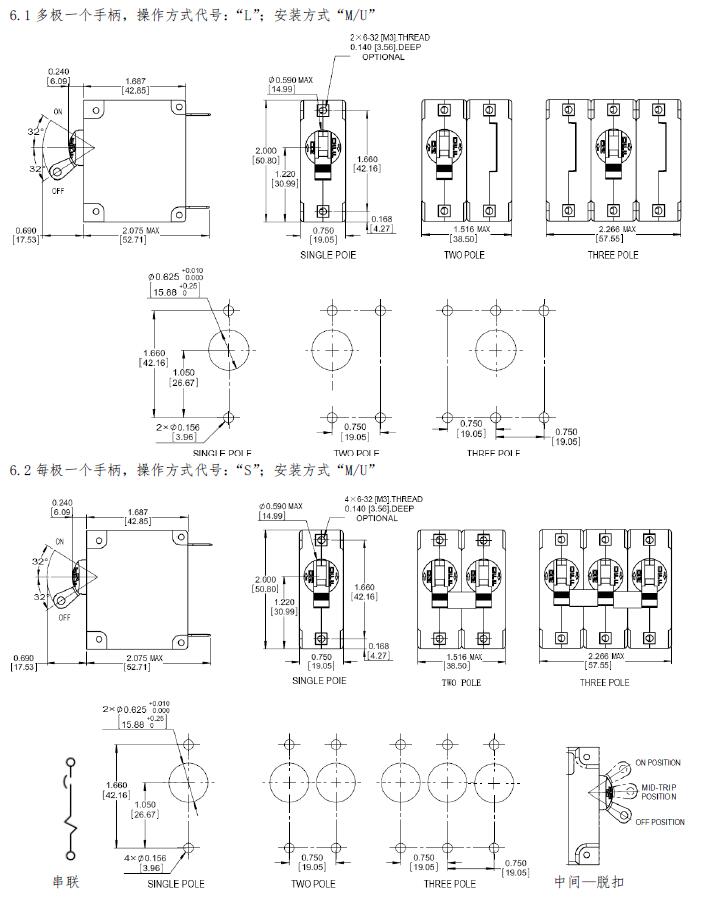

6．外形尺寸及安装尺寸（未注外形尺寸公差：±0.02in[.51mm]；未注安装尺寸公差：±0.005in[.13mm] ）

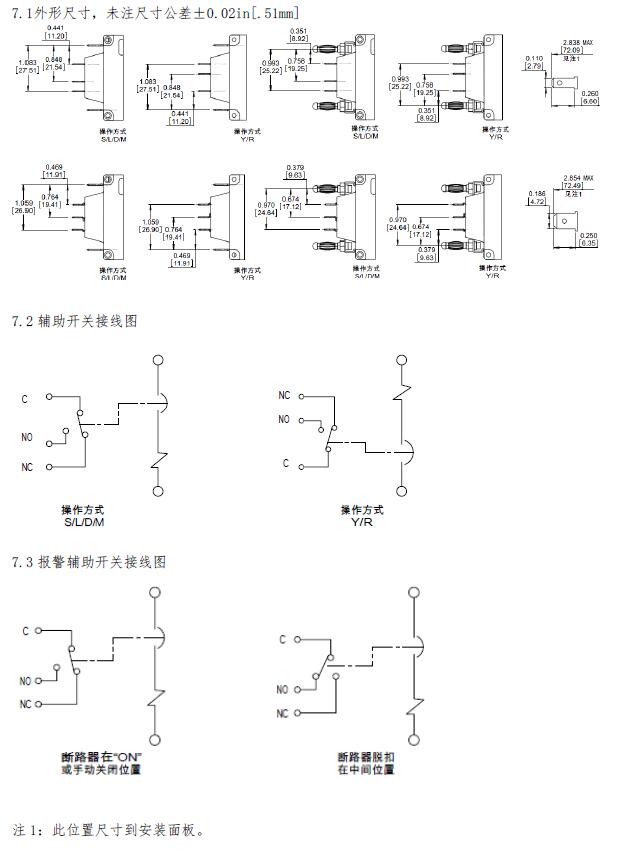

7.辅助开关及报警辅助开关

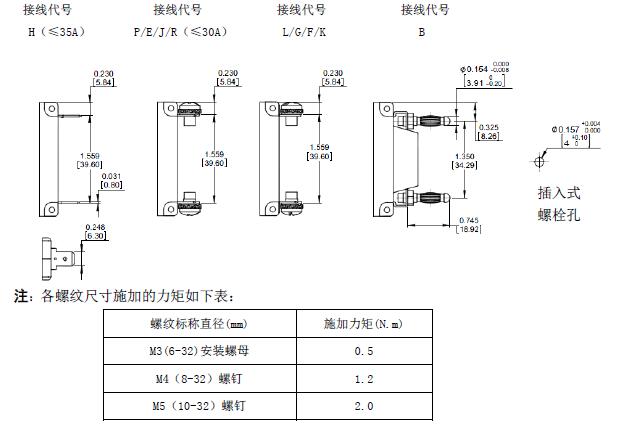

8.接线端子尺寸(未注尺寸公差：±0.03in[0.8mm])

9 包装储存
包装成箱的产品，应贮存在空气流通和相对湿度不大于80%，温度不高于+65 ℃，不低于-45℃的仓库中；周围空气中无酸性，碱性或其它腐蚀气体的库房里贮存。在上述条件下，贮存期自生产日不超过3年

10 注意事项
10 .1 因私自拆开产品而引起的质量问题，责任自负；
10 .2 在工作通电状态下，手请勿触及断路器非绝缘件裸露部分；
10 .3 接线必须可靠，防止因接线端出现异常发热引起断路器误动作或造成烧损；
10 .4 在产品安装时，请在产品喷弧口（LINE侧）方向保持45mm以上的距离，以免电弧喷出后造成短路
10 .5 产品安装时，产品与垂直面的夹角不能大于5°，以免影响产品特性
10 .6 产品上安装螺母规格为M3×5或 6-32UNC，安装时的扭紧力矩为0.5N.m。
10 .7 对于多极多手柄操作的产品应该在中间位置操作手柄，且在正常分-合产品时其时间应小于1s 。
